Termékek leírása

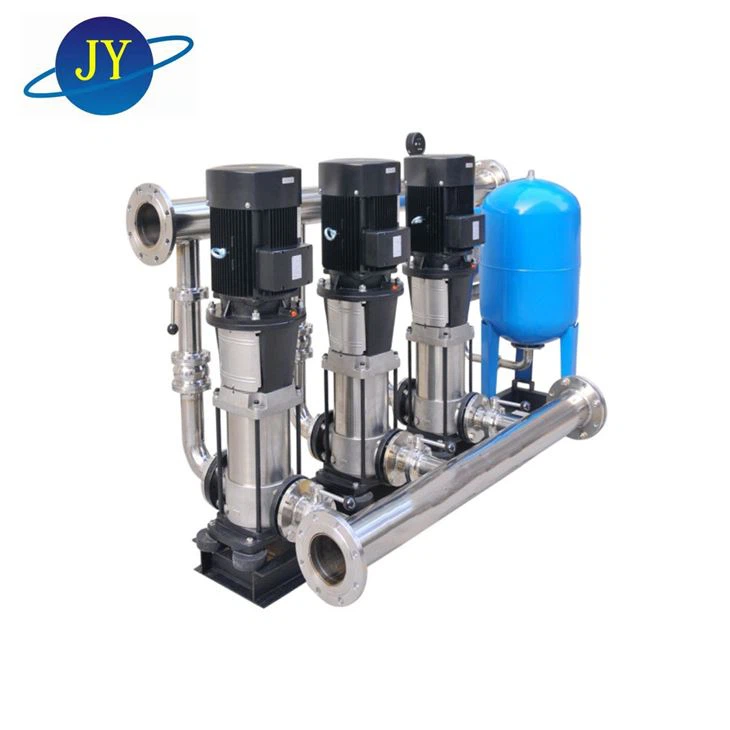

A DLF sorozatú függőleges multi -centrifugális szivattyú a nemzetközileg fejlett folyékony dinamikai tervezési koncepciókat használja. Az alapvető alkatrészeket precíziós folyamatokkal gyártják, beleértve a bélyegzést, a rajzot, a hegesztést és a polírozást, ami kompakt általános szerkezetet és racionális elrendezést eredményez. Egy mag függőleges multi - színpadi architektúrájával a szivattyúk többszörösen csatlakoztatott járóképeket használnak a nyomás fokozására, a magas fej és a nagy áramlási sebesség elérése érdekében. Moduláris kialakításuk jelentős előnyöket kínál: kompakt méret, könnyű, alacsony zaj, könnyű karbantartás és esztétikai szempontból kellemes megjelenés. Az XJY vertikális többlépcsős szivattyúkat széles körben használják a mindennapi életben, az ipari termelésben, a mezőgazdasági öntözésben, a vízkezelő rendszerekben és más területeken, a tiszta víz, a lágyított víz és az enyhén korrozív folyadékok szállításának igényeinek kielégítésében (az anyagi követelmények függvényében).
Modellleírás és szerkezeti diagram
| Nem. | Név | Nem. | Név | Nem. | Név |
| 1 | Motor | 7 | Járókör | 13 | Szivattyúfej |
| 2 | Összekapcsolás | 8 | Köztes kamra csapágy | 14 | Közbeeső kamra |
| 3 | Mechanikus tömítés | 9 | Bemeneti kamra | 15 | Lezáró gyűrű |
| 4 | Kisülési kamra | 10 | Szivattyú alap | 16 | Kötélrúd -csavar |
| 5 | Szivattyú tengely | 11 | Csúszás - karimán | 17 | Bázis |
| 6 | Járókerék | 12 | Védőfedél |
Teljesítményparaméterek
| Áramlási sebesség | 1.0~110m3/h |
| Fej | 6~305m |
| Hatalom | 0,37-45 kW |
| Sebesség | 2900RPM |
| Kaliber | DN20 ~ DN100 |
| Folyadékhőmérséklet | ﹣15 fok -120 fok |
| Max. Környezeti hőmérséklet | +45 fok |
| Üzemi nyomás | 1,6mPa/4.0mPa |
Fő jellemzők
Függőleges és kompakt szerkezet, kis területek foglalkozása és egyszerű telepítés.
A moduláris mechanikus tömítés szerkezete biztonságosabbá és karbantartássá teszi a telepítést és a karbantartást, biztosítva a mechanikus tömítés megbízhatóságát.
A nedves alkatrészek rozsdamentes acélból készülnek, amely nem szennyezi a médiát, hosszú élettartamú és vonzó megjelenésű.
Az elektromos motor tengelye közvetlenül és pontosan csatlakoztatva van a szivattyú tengelyéhez.
Alacsony zaj és kevesebb rezgés.
Szabványosított tervezés és kiemelkedő egyetemesség.
Alkalmazások
Hűtővíz -rendszer
Vízellátás: Másodlagos vízellátáshoz használják a magas - emelőképességet, központosított vízellátást a lakóövezetekben, valamint a forróvízi keringési rendszerek a szállodákban és a bevásárlóközpontokban.
Ipari folyékony szállítás: A gyártóvezeték nyomásához, a hűtőrendszer keringéséhez és a kazánvíz -takarmány alkalmazásokhoz alkalmas az elektronikában, a vegyi, az élelmiszerek és a gyógyszeriparban. 304/316L rozsdamentes acélból készült, és megfelel az élelmiszernek - fokozat és korrózió - ellenálló követelmények.
Air - feltételes rendszer
Mezőgazdasági öntözés: A mezőgazdasági területek csepp öntözéséhez, a sprinkler rendszer nyomásához, az gyümölcsös öntözéshez és a halszó levegőztetéséhez és a vízellátáshoz használják
Vízkezelés: A szennyvízkezelés, a tiszta víztermelés és a tengervíz -sótalanítási projektek során ezt a terméket a nyersvíz szállításához, a szűrőrendszer nyomásához és a tiszta víz újrafelhasználásához használják. A belső áramlási csatornák polírozása megakadályozza a szennyeződéseket és biztosítja a vízkezelés pontosságát.
Műszaki előírások
| Modell |
Motor teljesítmény (KW) |
Kapacitás (m³/h) |
5.0 | 6.0 | 7.0 | 8.0 | 9.0 | 10 | 11 | 12 |
| DLF8-20 | 0.75 | Fej (m) | 21 | 20 | 19 | 18 | 17 | 16 | 15 | 14 |
| DLF8-30 | 1.1 | 31 | 30 | 29 | 28 | 26 | 24 | 23 | 20 | |
| DLF8-40 | 1.5 | 41 | 40 | 39 | 37 | 35 | 32 | 30 | 27 | |
| DLF8-50 | 2.2 | 52 | 50 | 48 | 46 | 44 | 41 | 37 | 34 | |
| DLF8-60 | 2.2 | 62 | 60 | 58 | 55 | 53 | 49 | 45 | 41 | |
| DLF8-80 | 3.0 | 83 | 80 | 78 | 74 | 70 | 65 | 60 | 54 | |
| DLF8-100 | 4.0 | 104 | 100 | 97 | 92 | 88 | 80 | 75 | 68 | |
| DLF8-120 | 4.0 | 125 | 120 | 116 | 110 | 105 | 97 | 90 | 81 | |
| DLF8-140 | 5.5 | 146 | 140 | 136 | 129 | 123 | 113 | 105 | 95 | |
| DLF8-160 | 5.5 | 166 | 160 | 144 | 147 | 140 | 130 | 120 | 108 | |
| DLF8-180 | 7.5 | 187 | 180 | 175 | 166 | 156 | 146 | 135 | 122 | |
| DLF8-200 | 7.5 | 208 | 200 | 194 | 185 | 175 | 162 | 150 | 135 |
Miért válassza az xjy - szivattyút
Egy - stop pump megoldások szolgáltatójaként az XJY - szivattyúipar teljes életciklus -szolgáltatási támogatást kínál a DLF sorozat centrifugális vertikális többlépcsős szivattyúk számára, biztosítva, hogy az ügyfelek magabiztosan megvásárolhassák és felhasználhassák őket:
Professzionális műszaki csapatunk a Fluid Dynamics Simulation szoftvert használja a modell kiválasztásának optimalizálására az ügyfél igényei alapján, ideértve a szállító közeget (tiszta víz/korrozív folyadék), az áramlási sebességet, a fejét és a telepítési helyet. Biztosítunk egy - egy - egy tervezési megoldást, hogy a berendezés paramétereinek pontosan megfeleljenek a tényleges igényeknek.
A nyersanyagok beszerzésétől a kész termékek szállításáig a termékek 12 minőség -ellenőrzési folyamaton mennek keresztül (anyagtesztelés, dimenziós ellenőrzés, teljesítményteszt és szivárgásvizsgálat), biztosítva, hogy minden szivattyú megfelel -e az ISO9001 minőségirányítási rendszer szabványoknak.
A részletes telepítési kézikönyvek és a video oktatóanyagok biztosítják a szolgáltatók számára a berendezések üzemeltetéséről, karbantartásáról és hibaelhárításáról szóló képzést, biztosítva a berendezés megfelelő használatát és meghosszabbítását.
A függőleges többlépcsős centrifugális szivattyú 18 - hónapos garanciával rendelkezik (24 hónap a motor számára), ingyenes javításokkal és alkatrészek cseréjével a garanciavállalási időszak alatt. A valódi alkatrészek élettartama biztosítja a hosszú távú, stabil működést.
Egy - STUP ALKALMAZÁSI MULTÁLIS PUMPS FUSTY Kínában
A DLF sorozatú függőleges multiciagikus centrifugális szivattyú egy magas - hatékonysági folyadék -szállító berendezés, amelyet a Xinjiuyang szivattyú ipar fejlesztett ki fejlett technológiával és innovatív folyamatokkal. Függetlenül attól, hogy stabil vízellátást biztosítson a mindennapi életben, akár az ipari termelési vonalakban pontos nyomást gyakorol, segít az ügyfeleknek csökkenteni a költségeket, és növeli a hatékonyságot a kompakt, - hatékony és megbízható teljesítményével. Ha bármilyen kérdése van, vagy további termék részleteket szeretne (például teljesítménygörbék, ügyfél -esetek és testreszabott megoldások), kérjük, vegye fel velünk a kapcsolatot. Professzionális, - stop szivattyú megoldásokkal fogunk biztosítani Önnek!
